一：機械環境技術參數
推薦行程 | 3000mm | 出線口類型 | 銅制Y型喇叭口 |

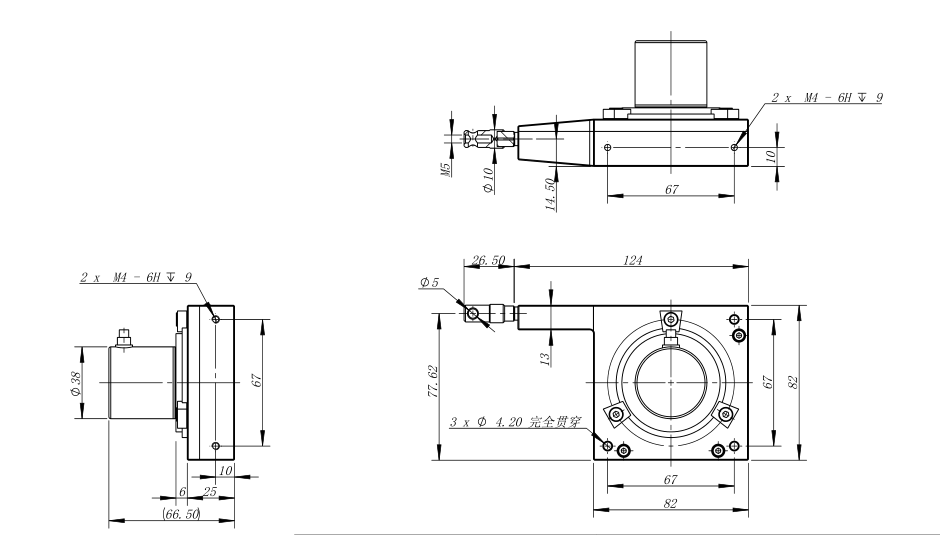

拉線盒尺寸 | 82*82*25 | 編碼器連接 | 純銅精密自適應聯軸器 |
拉線盒厚度 | 25mm | 鋼絲繩 | 316 涂塑鋼絲繩/不涂塑鋼絲繩 |
測量輪周長 | 230．4044mm（0.8mm鋼絲繩） | 壽命 | 150萬次往復循環 |
鋼絲繩直徑 | 0.8mm 1.0mm（可選） | 外殼材質 | 鋁合金 |
出線口拉力 | 4N | 最大速度 | 5000mm/s |
防護等級 | IP67 | 工作溫度 | -25-85℃ |
二：電氣相關技術參數
輸出信號 | CAN PN MODBUS RTU SSI 電流 | 標準適配編碼器 | KS38A系列 |
編碼器連接 | 純銅精密自適應聯軸器 | 工作電壓 | 5V，5-24V，10-30v |
線性精度 | 0.05%FS | 進口編碼器適配 | 推薦36外徑編碼器 |
三：和競品對比優勢
| K25 | 德國競品 | 國產競品 |
知識產權 | 開思完全自主設計 | 未知 | 仿制 |
厚度尺寸 | 25mm | 25mm | 25mm |
測量輪周長 | 230.4044mm | 229.76mm | 200mm |
外殼材質 | 鋁合金 | 塑料 | 鋁合金 |
彈簧 | 不銹鋼 | 不銹鋼 | 國產201 |
測量輪寬度 | 17mm | 11mm | 12mm |
鋼絲繩直徑 | 0.8mm/1.0mm | 0.5mm | 0.5mm |
鋼絲繩結構 | 涂塑或不涂塑 | 不涂塑 | 涂塑 |
工作壽命 | 150萬次（開思實驗室） | 100萬（宣傳資料） | 100萬（宣傳資料） |
最大回速度 | 5000mm/S | 1000MM/S | 10000MM/S |
出線口 | 銅制喇叭口 | 塑料直口 | 塑料 |
測量輪擺動 | 有支撐無擺動 | 擺動 | 擺動 |
精度 | 高（0.03%實測） | 一般（±2mm，＞0.1%） | 一般 |
可靠性 | 高 | 一般 | 差 |
優勢 | 完整知識產權，消除進口產品的設計缺陷，通過開思實驗室產品驗證?？梢愿咚匍L(zhǎng)時間穩定可靠運行。現貨供應，價格合理。 | 塑料結構，壽命確實短，鋼絲繩偏細容易斷，容易卡線，供貨周期過長，價格不合理。 | 只是仿制，短期目的，性能和可靠性得不到保障，技術參數憑空想象。 |
注意事項：
1. 安裝時要使拉線垂直拉線編碼器，不能讓線摩擦出線口；
2. 拉繩位移傳感器拉線安裝頭和設備移動端要可靠安裝，防止長時間運行松動，自由彈簧；
3. 拉線頭拉出后請不要松開，這樣會造成傳感器損壞，拉線時請勿超出線總長；
4. 電氣連接請安裝位移傳感器上的接線說明接線，要保證接線正確才能通電；
5. 拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
6. 要保護好鋼絲繩不受外力損傷；
7. 室外或者環境比較惡劣的環境，請咨詢開思防水防塵出線口或防護外殼；
